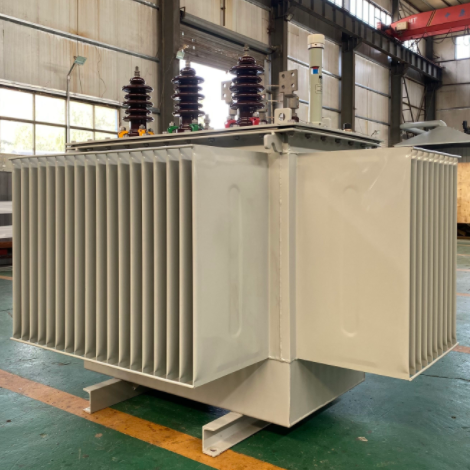

100KVA 150KVA 200KVA 250KVA 300KVA 400KVA 500KVA 630KVA 750KVA 800KVA kolmefaasiline õli-Sukeljõutrafo
Nov 05, 2025
Jäta sõnum
GNEE kolme-faasiõli-toitetrafod (100 kVA–800 kVA) on loodud tõhusaks ja stabiilseks pinge muundamiseks elektrijaotusvõrkudes. Meie 100kva trafo tüüpilised pingevalikud hõlmavad 11kV/415V, 33kV/400V või kohandatud suhteid vahemikus 6kV kuni 33kV. Vasest või alumiiniumist mähiste ja tugeva isolatsiooniga trafo pakub pikka kasutusiga, usaldusväärset jõudlust ja vähest hooldust -, mis on ideaalne järjepidevaks ja ohutuks toiteallikaks.
Kolmefaasiline õli{0}}sükeldatud jõutrafo funktsioon
Juhtvarras: H62 materjal pakub suurepärast juhtivust, vähendades töö ajal soojuse teket.
Tihendi tihend: Akrüülkumm pakub suurepärast õli-, kuumus- ja oksüdatsioonikindlust.
Portselanpudel: nii kõrge kui ka madalpinge ventiilid kasutavad soontega portselanpudeleid. Sooned tagavad tihendustihendite positsioneerimise ja kaitse, vähendades tihendite kokkupuudet UV-kiirgusega, pikendades nende kasutusiga ja kontrollides tõhusalt õlilekkeid õliga sukeldatud trafodes.
Portselanist pudelijalg: Jalg on saadaval kollase, rohelise ja punase faasina. Pinnale pihustatakse elektrostaatiliselt korrosioonikaitseks plastikut, mis võimaldab intuitiivselt tuvastada A-, B- ja C-faasi. Plastipihustus suurendab korrosioonikindlust.
Kinnituspoldid: kuumtsingitud{0}}poldid pakuvad suurepärast korrosioonikindlust ja on roostevabad-30 aastat.
Kraanilüliti: kraanil on topelttihendi struktuur, mis takistab tõhusalt õlilekkeid paigaldamise ajal.
Isolatsiooniõli: kasutab uhi{0}}uut mineraalset isoleerõli.
Juhtum: Riiklikud standardsed terasplaadid ja -profiilid tagavad mehaanilise tugevuse.
Temperatuuri tõus: toote temperatuuritõusu disain vastab pikaajalise-täiskoormusega töötamise nõuetele. Temperatuuritõus on väike, tootel on tugev kandevõime ja see võib töötada täiskoormusel pidevalt pikka aega.
Õliga täidetud{0}}trafo spetsifikatsioonid
| Nimivõimsus (KVA) | Pinge kombinatsioon | Ühendusrühma sümbol | No{0}}koormuskadu R(W) | Koormuskadu R(W) | Takistuspinge (%) | No{0}}koormuseta vool (%) | ||
| Kõrgepinge (KV) | Kõrgepinge koputamise vahemik | Madalpinge (KV) | ||||||
| 50 | 15 | 0.4 | 130 | 1010/960 | 5.5 | 2 | ||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | Dyn11 | 290 | 2540/2420 | 1.4 | ||||
| 200 | ±5% | Yzn11 | 340 | 3000/2860 | 1.3 | |||
| 250 | ±2x2.5% | Yyn0 | 400 | 3520/3350 | 1.2 | |||
| 315 | 480 | 4210/4010 | 1.1 | |||||
| 400 | 570 | 4970/4730 | 1 | |||||
| 500 | 680 | 5940/5660 | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| Mahutavus | Tüüpiline pinge | Ühised rakendused |
|---|---|---|
| 100 KVA | 11kV / 415V või 6,6kV / 400V | Maalevi, väikesed elamud, tänavavalgustus, väikesed kauplused. |
| 150 KVA | 11kV / 415V või 6,6kV / 400V | Väikesed talud, töökojad või väikese{0}}koormusega kogukonnad. |
| 200 KVA | 11kV / 415V või 10kV / 400V | Väikesed tehased, büroohooned ja kohalikud jaotussüsteemid. |
| 250 KVA | 11kV / 415V või 10kV / 400V | Koolid, väikesed hotellid, korterikompleksid või maapiirkonna alajaamad. |
| 300 KVA | 11kV / 415V või 20kV / 400V | Keskmise{0}}suurusega tööstusobjektid, haiglad ja väikesed kaubanduskeskused. |
| 400 KVA | 11kV / 415V või 20kV / 400V | Tööstusettevõtted, kaubanduskompleksid, väikesed alajaamad. |
| 500 KVA | 11kV / 415V või 33kV / 400V | Munitsipaalprojektid, andmekeskused ja{0}}keskmise suurusega tehased. |
| 630 KVA | 11kV / 415V või 33kV / 400V | Tööstuslikud tootmisliinid, logistikakeskused, infrastruktuuri elektrivarustus. |
| 750 KVA | 11kV / 415V või 33kV / 400V | Suured äripinnad, tööstuspargid või taastuvenergia liitumispunktid. |
| 800KVA | 11kV / 415V või 33kV / 400V | Suured tehased, kaevanduskohad ja piirkondlikud elektrijaotussüsteemid. |
ettevõtte profiil
GNEE TRANSFORMERil on tugev tootmisvõimsus ja tõhus turundusmeeskond.
Meie trafotoodete hulka kuuluvad 500kV, 400kV, 330kV, 220kV ja 110kV ülikõrgepingetrafod, mitmesugused kuiv-tüüpi trafod/õliga sukeldatud trafod/amorfsetest sulamist trafod pingega 35 kV ja alla selle, uued energiatrafod ja eelseade
Ekspordiseeriad: ühe-faasilised trafod, kolme-faasilised trafod, silindrilised trafod, eraldustrafod, juhttrafod, pingeregulaatorid ja muud tooted ning erinevad spetsifikatsioonid spetsiaalsetele trafodele, nagu maandustrafod, kaare summutusmähised, Bitcoini trafod, kokkupandavad kabiinid, reaktorid, trafod, trafod, trafod, trafod jne.
GNEE TRANSFORMER on järjestikku läbinud ISO9001, ISO14001, ISO45001, SA8000 süsteemi sertifikaadi. Samal ajal on 10kV ja 35KV tasemejaotustrafod ja kasti tüüpi alajaamad saanud rahvusvahelise- Elektrotehnikakomisjoni IEC sertifikaadi, USA UL sertifikaadi, Saksamaa TUV sertifikaadi, EL CE sertifikaadi, Hollandi KEMA sertifikaadi ja GOST sertifikaadi. Meie toodete müük hõlmab ülemaailmset turgu, sealhulgas 72 riiki ja piirkonda, nagu Ameerika Ühendriigid, Euroopa, Kanada, Mehhiko jne.
trafo Töökoja seadmete väljapanek
GNEE trafode tüübid
Hankige trafo tellimuse spetsifikatsioon
GNEE transformerTellimuse spetsifikatsioon
|
Meie ettevõtte toodete valimisel esitage teie paremaks teenindamiseks järgmised andmed. |
||
|
Nõudmine |
||
|
Nõudja: |
Telefonimeetodid: |
Faks: |
|
Projekti tehniline juht: |
Telefonimeetodid: |
Postkast: |
|
Trafo tüübi valik |
||
|
□ Kuivtrafo {□SC(B) Epoksüvaik □SC(B) Mitte{0}}kapseldatud} □ Ameerika kast (ZGS) {□Terminali tüüp (-Z-) □Helisev võrgu tüüp (-H-)} □ Euroopa kasti vahetus (YBM){□ kuiv vahetus □ õlivahetus} |
□ Õli-trafo{□ Täielikult suletud (-M-) □õli-kandev padi} □Amorfse sulami trafo{□Kuiv amorfne □ Amorfne õli} □ Spetsiaalne trafo {alaldi, ahi, kaevandus jne} |
|
Trafo põhiandmete valik
|
Kasutusriik: |
|
|
Etapi number: |
□Kolm-faasi (S tavapärane) □ Monophase □Muu () |
|
Sagedus: |
□50Hz (tavapärane) □60Hz □ muu () |
|
Trafo õli: |
□#25 (tavapärane) □#45 (minimaalne temperatuur alla -25 kraadi) |
|
Nimivõimsus: |
□( )kVA Kasutustingimused □ Välistüüp □ Sisetüüp |
|
Kõrgus: |
□Vähem kui 1000m (tavapärane) □1000-2000m □3000m 以上 üle |
|
Nimipinge (kõrgepinge) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □ muu() |
|
Nimipinge (madal rõhk) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 Muu( ) |
|
Ühendatud grupp |
□Dyn11(tavaline) □Yyn0 □YNd11 □li0(Ühe-faas) □Muu() |
|
Takistus (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Muu( ) |
|
Pinge reguleerimise režiim |
□Pinge reguleerimine ilma ergastuseta (tavapärane) □Sees-koormuspinge reguleerimine (Z) |
|
Pinge reguleerimise vahemik |
□±2*2,5% □±5% □±3*2,5% □Muu() |
Trafo tarvikute valik
|
□Ventilaator □Temperatuuri juhtimine{□ Üldine □485 arvutiliidesega} □Kuiv korpus{□ Tavaline terasleht □Alumiiniumisulam » Roostevaba teras} □Kuiva korpuse kaitsetase (□IP20 (tavapärane) □IP( )} □Kuiva korpuse kõrguse nõuded{□ Puuduvad □ Nõuded[ ]} □ Kuiva muutuva kesta kaabli väljalülitamise režiim {□ Üles-ja-välja □ Üles-ja-alla □Alla-sisse/ALLA-välja □Alla-sisse/ÜLES-välja □Alla-sisse/alla{{□9}Alla külg-välja [□ vasak □ parem-välja]} |
|
Märkus. 1. (Kuivvahetuse nõuded s 100kVA trafo ei sisalda ventilaatoreid, näiteks ventilaatoreid, tuleb laadida 2. (Õlivahetus<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Muud erinõuded (allpool kehtivad lisatasud)
|
Kuiv trafo |
□Kesta ja põhjaplaat{□Tavaline □Täielikult suletud} □Reisilüliti □Magnetiline □Nulljärjestuse trafo □Vaskvarras madalpingekappi □Kaitsevõrk □Valgustus □100kVA või vähem Ventilaator □Amortisaator |
|
Õli{0}}kastetrafo |
□Nr.45 õli mitte-madala temperatuuriga piirkondadele □Koormuspingeregulaatoril-nimetatud kaubamärk □400kVA ja alla madalpinge väljundi OABC faas koos juhtmeklemmidega □630kVA või alla selle nõuab temperatuuri reguleerimist □800 kVA või alla selle Madalpinge väljundi faas 0 nõuab juhtmete klemmid □630kVA ja alla selle peavad olema varustatud gaasireleega |
