El Laminaat südamik
Sep 29, 2025
Jäta sõnum

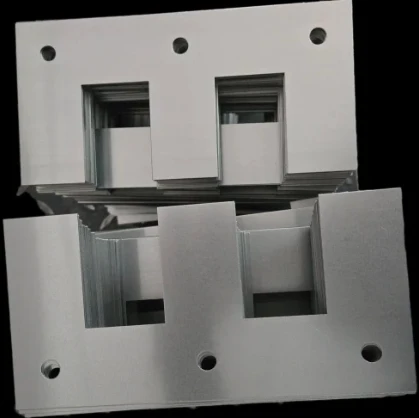

CRNO EI lamineerimissüdamikviitab tüübileKülmvaltsitud mitte{0}}orienteeritud (CRNO)teras, mida kasutatakse trafosüdamike tootmiseks, eriti elektrimasinate jaoks, nagu trafod, mootorid ja induktiivpoolid. TheEI lamineerimissüdamikon tavaline konfiguratsioon, milles CRNO materjal vormitakseE-kujulinejama-kujundasinlaminaadid, mis on virnastatud magnetiliseks südamikuks.
EI lamineerimine toimub räniterasriba abil. Standardmõõtudes on EI lamineerimise mudel EI-28 kuni EI-240 ja EI lamineerimise mudel mittestandardsetes suurustes EI-28.2 kuni EI-288. Trafo lamineerimissüdamiku pilu suurusi saab kohandada.
Toote parameetrid
| SUURUS | EI-28 kuni EI-288 (MONOFAAS) 3PEI-16 kuni 3PEI-50 (KOLMEFAAS) |
| PAKSUS | 0,23–0,35 mm (CRGO) 0,35–0,5 mm (CRNGO) |
| MATERJAL | M3, M4, M5, M6 (CRGO) 35W250, 35W300, 35W400 (0,35MM) M330-35A 50W250, 50W310, 50W400, 50W470, 50W600, 50W800 (0,5MM) 50W1000,50W1300 M400-50A 26M1 |
| SAGEDUS | 50HZ-60HZ |
| KATTEMINE | T2 anorgaaniline (CRGO) T4 poolorgaaniline{1}}(CRNGO) |
| PROTSESSITEHNOLOOGIA | LÕÕMUTAMINE JA ILMA LÕÕMUMATA |
| SEADMED | JUHTTRAFO, AUTOMATRAFO, ISOLATSIOONTRAFO, JÕUDETRAFO, BALLAST, REAKTOR, INDUKTORI, INVERTERTOIDE, PINGE STABILISAATORID.jne. |
100 Rs / kg
Paksus - 1 mm
Põhitüüp-Kesta tüüp
Kasutus/rakendus{0}}Praegune transformer
Lamineerimise tüüp-Elektriline
Materjal -CRGO
EI kolmefaasiline lamineerimissüdamikviitab põhistruktuurile, millest koosneblamineeritud elektriterasest lehed, kasutatakse tavaliselt aastaltrafod, mootoridja muud elektromagnetilised seadmed.
Minimaalne tellimiskogus: 100 kg
| Paksus | 0,50 mm |
| Materjal | Õrn teras |
| Sagedus | 50 Hz |
| Lamineerimise tüüp | Crno Ei lamineerimine |
| Pakendi tüüp | Kast |
CRNO EI lamineerimissüdamikviitab tüübileKülmvaltsitud mitte{0}}orienteeritud (CRNO)teras, mida kasutatakse trafosüdamike tootmiseks, eriti elektrimasinate jaoks, nagu trafod, mootorid ja induktiivpoolid. TheEI lamineerimissüdamikon tavaline konfiguratsioon, milles CRNO materjal vormitakseE-kujulinejama-kujundasinlaminaadid, mis on virnastatud magnetiliseks südamikuks.
Minimaalne tellimiskogus: 500 kg
| Paksus | 0,52 mm |
| Südamiku tüüp | Shelli tüüp |
| Tehnika | Külmvaltsitud |
| Materjal | CRNGO |
| Faas | Kolm faasi |
| Kasutus/rakendus | Südamiku lamineerimine |
Külmvaltsitud südamikuga kolmefaasiline trafo lamineerimineviitab õhukestele lehtedeleelektriline teraskasutatakse elektriseadmete, näiteks trafode, mootorite ja induktiivpoolide tuuma moodustamiseks. Thekülmvaltsimise protsesskasutatakse nende redutseerimiseks hädavajalike laminaatide tootmisekspöörisvoolukaodning elektriliste südamike tõhusa töö tagamine, eriti trafodes ja muudes elektromagnetilistes komponentides.
Minimaalne tellimiskogus: 25 kg
| Paksus | 0,5 mm |
| Südamiku tüüp | EI |
| Kasutus/rakendus | Voolutrafo |
| Tehnika | HINNNE 350 |
| Materjal | CRNGO |
| Faas | Kolm faasi |
Oleme esmaklassilise kvaliteedi tootmisel, ekspordil ja tarnimisel olulised3 Ph E & I transformaatori lamineerimine.Seda lamineerimist kasutatakse trafodes nende magnetiliste omaduste parandamiseks ja see on kõrgelt tunnustatud meie klientide seas, kes asuvad üle riigi. Meie ruumides on see laminaat valmistatud hästi testitud toorainest ja uusimast tehnoloogiast vastavalt tööstusharu kehtestatud standarditele. Kliendid saavad seda trafo lamineerimist meilt kasutada tööstusharu juhtivate hindadega.
Minimaalne tellimiskogus: 500 kg
| Materjal | CRNO |
| Omadused | Roostekindel |
| Kõvadus | 60 HRC |
| Paksus | 0,3 mm |
| Südamiku tüüp | UI |
| Tehnika | Kuumvaltsitud |
| Viimistlemine | Poleeritud |
| Faas | 3 faas |
Crno UI 3-faasiline lamineerimissüdamikviitab lamineeritud elektriterasele, mida kasutatakse trafo, mootori või muu elektromagnetilise seadme südamiku moodustamiseks.CRNOtähistabKülmvaltsitud, mitte{0}}terale orienteeritudteras, mis on elektrilise terase tüüp, mida kasutatakse trafode ja mootorite südamike tootmiseks. TheU&Itähistus viitab südamiku moodustamiseks kasutatud laminaadi spetsiifilisele kujule.
| Lam Ref | A | B | C | D | E | F | H | I | K1 | K2 | kg/ 500 mm |
| EI30 | 30 | 20 | 15 | 10 | 20 | 5 | - | - | - | - | 2.3 |
| EI32 | 32 | 23.5 | 14.9 | 9 | 23 | 4.5 | - | - | - | - | 2.3 |
| EI36 | 36 | 24 | 18 | 12 | 24 | 6 | - | - | - | - | 3.3 |
| EI38.4 | 38.4 | 25.6 | 19.2 | 12.8 | 25.6 | 6.4 | - | - | - | - | 3.8 |
| EI41 | 41 | 27 | 21 | 13 | 29 | 6 | - | - | - | - | 3.8 |
| EI42 | 42 | 28 | 21 | 14 | 28 | 7 | 3.5 | 35 | 3.5 | 24.5 | 4.5 |
| EI48 | 48 | 32 | 24 | 16 | 32 | 8 | 3.5 | 40 | 4 | 28 | 5.9 |
| EI54 | 54 | 36 | 27 | 18 | 36 | 9 | 3.5 | 45 | 4.5 | 31.5 | 7.7 |
| Lam Ref | A | B | C | D | E | F | H | I | K1 | K2 | kg/ 500 mm |
| EI57 | 57 | 38 | 28.5 | 19 | 38 | 9.5 | 3.5 | 47.5 | 4.7 | 33.2 | 8.2 |
| EI60 | 60 | 40 | 30 | 20 | 40 | 10 | 3.5 | 50 | 5 | 35 | 9.2 |
|
EI66 |
66 |
44 |
33 |
22 |
44 |
11 |
4.5 |
55 |
5.5 |
38.5 |
11.1 |
|
EI75 |
75 |
50 |
37.5 |
25 |
50 |
12.5 |
4.5 |
62.5 |
6.2 |
43.7 |
14.4 |
|
EI76.2 /UK29 |
76.2 |
50.8 |
38.1 |
25.4 |
50.8 |
12.7 |
5.0 |
63.5 |
6.3 |
44.4 |
14.8 |
|
EI78 |
78 |
52 |
39 |
26 |
52 |
13 |
4.5 |
65 |
6.5 |
45.5 |
15.6 |
|
EI84 |
84 |
56 |
42 |
28 |
56 |
14 |
4.5 |
70 |
7.0 |
49 |
18.1 |
|
EI96 |
96 |
64 |
48 |
32 |
64 |
16 |
5.5 |
80 |
8.0 |
56 |
23.5 |
|
EI105 |
105 |
70 |
52.5 |
35 |
70 |
17.5 |
5.5 |
87.5 |
8.7 |
61.2 |
29.0 |
| Lam Ref | A | B | C | D | E | F | H | I | K1 | K2 | kg/ 500 mm |
|
EI108 |
108 |
72 |
54 |
36 |
72 |
18 |
5.5 |
90 |
9.0 |
63 |
29.9 |
|
EI114.2 / UK120 |
114.2 |
76 |
57.1 |
38.1 |
76.3 |
19.1 |
5.5 |
94.3 |
10 |
66.6 |
33.4 |
|
EI120 |
120 |
80 |
60 |
40 |
80 |
20 |
7.0 |
100 |
10 |
70 |
36.8 |
|
EI126 |
126 |
84 |
63 |
42 |
84 |
21 |
6.6 |
105 |
10.5 |
73.5 |
40.6 |
|
EI133.2 / UK248 |
133.2 |
88.8 |
66.6 |
44.4 |
88.8 |
22.2 |
7.0 |
111 |
11.1 |
77.7 |
45.4 |
|
EI135 |
135 |
90 |
67.5 |
45 |
90 |
22.5 |
7.5 |
112.5 |
11.25 |
78.7 |
46.6 |
|
EI146 |
146 |
87.3 |
66.7 |
41.4 |
104.8 |
20.6 |
5.5 |
125.4 |
10.3 |
77 |
44.4 |
|
EI150 |
150 |
100 |
75 |
50 |
100 |
25 |
9.0 |
125 |
12.5 |
87.5 |
57.5 |
|
EI162 / UK638 |
162 |
108 |
81 |
54 |
108 |
27 |
8.0 |
135 |
13.5 |
84.5 |
61.2 |
| Lam Ref | A | B | C | D | E | F | H | I | K1 | K2 | kg/ 500 mm |
|
EI171 |
171 |
114 |
85.5 |
57 |
114 |
28.5 |
9.0 |
142.5 |
14.2 |
99.7 |
73.5 |
|
EI174 |
174 |
116 |
87 |
58 |
116 |
29 |
10.5 |
145 |
14.5 |
101.5 |
77.1 |
|
EI180 |
180 |
120 |
90 |
60 |
120 |
30 |
10 |
150 |
15.0 |
105 |
82.0 |
|
EI192 |
192 |
128 |
96 |
64 |
128 |
32 |
10 |
160 |
16 |
112 |
95.2 |
|
EI240 |
240 |
160 |
120 |
80 |
160 |
40 |
12 |
200 |
20 |
140 |
143.8 |
|
EI250 |
250 |
167 |
125 |
83.3 |
166.7 |
41.6 |
12 |
208.4 |
20.8 |
146.2 |
160.7 |
|
EI267 / UK217 |
266.7 |
177.8 |
133.3 |
88.9 |
177.8 |
44.4 |
10.5 |
241.5 |
12.5 |
165.2 |
182.2 |
|
EI300 |
300 |
200 |
150 |
100 |
200 |
50 |
12 |
250 |
25 |
175 |
229.1 |
