Madala müratasemega rauasüdamikud B30P105-LM

Oleme Hiina trafo raudsüdamikutööstuse üks peamisi tegijaid. Oleme ehitanud madala müratasemega raudsüdamikud, mis kasutavad Baosteeli B30P105-LM-i koos täielike lõikejoontega, mis tagavad, et ikke, külgsamba ja kesksamba laminaadid pärinevad samadest mähistest, saavutades läbimurde 3 dbs langusega.
Meil on au teid edaspidi teenindada.



GNEE Silicon Steel on teie -peatusest räniterasmaterjalide ostubaas! GNEE kui Hiina trafo raudsüdamiku valmistamise ekspert, kelle tootmisvõimsus on 500 KV UHV jõutrafode raudsüdamikud, toodab kuus 8,000+ tonni raudsüdamikke (jõutrafo, kuivtrafo, õli-kastetrafo)



B30P105-LM külmvaltsitud orienteeritud silikoonterasleht B30p105 terasleht



GNEE terasest sorditõug	paksus mm	Bränd (mudel)	Magnetilised omadused				J800 T	spetsifikatsioonid
			P1,7 W/kg		P1,5 W/kg
Madala müratasemega seeriaorienteeritud elektriteras (orienteeritud räniteras)	0.23	B23R075-LM	0.73	0.97	0.56	0.74	1.92	0.23*980-1200
	0.23	B23R080-LM	0.77	1.01	0.57	0.76	1.91	0.23*980-1200
	0.23	B23R085-LM	0.80	1.04	0.59	0.78	1.91	0.23*980-1200
	0.27	B27R090-LM	0.85	1.12	0.63	0.85	1.91	0.27*980-1200
	0.27	B27R095-LM	0.90	1.19	0.68	0.90	1.91	0.27*980-1200
	0.3	B30R100-LM	0.93	1.22	0.70	0.94	1.91	0.3*980-1200
	0.27	B27P100-LM	0.92	1.21	0.68	0.91	1.91	0.27*980-1200
	0.3	B30P100-LM	0.97	1.29	0.73	0.98	1.92	0.3*980-1200
	0.3	B30P105-LM	1.01	1.34	0.76	1.01	1.91	0.3*980-1200
	0.3	B30P120-LM	1.04	1.38	0.78	1.04	1.91	0.3*980-1200
Spetsiaalne seeria orienteeritud elektriteras jaotustrafode jaoks (orienteeritud räniteras)	0.23	B23RD085	0.79	1.02	0.59	0.79	1.92	0.23*980-1200
		B23RD090	0.84	1.10	0.62	0.84	1.91



GNEE elektrilise terase omadused:



1. Madal rauakadu ja kõrge magnetiline induktsioon; Tootel on suurepärane rakendusvõime.



2. Kõrge paksuse täpsus, väike erinevus vertikaalses ja horisontaalses paksuses ning kõrge virnastamiskoefitsient.



3. Hea töötlemisvõime, lihtne lõigata ja viilude suur täpsus.



4. Kõrge isolatsiooniga kate, ühtlane värv, hea isolatsioon, tugev nakkuvus, suurepärane kuumakindlus ja kauakestev -korrosioonikindlus.



Valikus on mitu isolatsioonikatet ning pärast professionaalsete testimisasutuste poolt testimist vastab kahjulike ainete sisaldus erinevate keskkonnaregulatsioonide nõuetele nii riigis kui ka rahvusvaheliselt, sh EU R o HS ja REACH.



Saame kohandada valtsimisfutuure klientide nimel ja kohandada valtsimise mõõtmeid, spetsifikatsioone, paksust jne vastavalt kliendi nõudmistele. Tarneaeg on 30-45 päeva.



• Kogemus: rohkem kui 40 aastat tagasi pühendunud teralisele{0}}elektriterasele ning täielik uurimis- ja arendustegevuse, tootmise ja rakendamise võime:
• Tooted: lai valik tooteid, sealhulgas tavapärane, suure läbilaskvusega.domeeni rafineeritud, madala maanetostriktsiooniga ja kromaat-vaba pinnakatteteraga-orienteeritud elektriteras;
• Klassid: kõige arenenum klass, mille rauakadu Pixsso on väiksem kui 0,55 W/kg;
• Võime: Hiina esimene teraseettevõte, kes töötas välja madalal -temperatuuril kuumutustehnoloogia, mis on võimeline tootma 10096 kõrgekvaliteedilist teralist-orienteeritud elektriterast.

Tüüpilised magnetilised omadused (peamiste teradega{0}}orienteeritud elektriterase tüüpilised magnetilised omadused)



Tüüp	Hinne	Konkreetne kogukadu (W/KG)T	Magnetiline polarisatsioon (T)
		p(1.5/50)
Kõrge läbilaskvusega tüüp	B18P075	0.74	1.89
	B18P080	0.79	1.89
	B20P075	0.74	1.91
	B20P080	0.79	1.89
	B23P085	0.83	1.92
	B27P095	0.92	1.91
	B27P100	0.94	1.91
	B30P105	0.99	1.91
Domeeni täpsustatud tüüp	B18R055	0.54	1.91
	B18R060	0.59	1.92
	B18R065	0.64	1.91
	B20R060	0.59	1.92
	B20R065	0.63	1.92
	B20R070	0.68	1.91
	B23R070	0.69	1.90
	B23R075	0.74	1.92
	B23R080	0.77	1.91
	B23R085	0.80	1.91
	B27R080	0.78	1.92
	B27R085	0.82	1.91
	B27R090	0.86	1.90
	B30R080	0.88	1.92
	B30R100	0.94	1.91



trafo südamik Rakenduse tugi

1. Materjali valik

Võttes arvesse selliseid tegureid nagu materjali omadused ja hinnad, võiks Baosteel pakkuda tehnilist tuge trafosüdamike projekteerimise materjalide valikul. Erinevate materjalide tõhusa võrdlemisega, prognoosides vastavalt konstruktsioonile ja protsessile põhiomadusi, on võimalik saavutada optimaalne hind.



Kõrge efektiivsusega jaotustrafod

Teradele orienteeritud-elektriterase klassid, mida kasutatakse suure tõhususega jaotustrafodes

Energiatõhususe klassid jaotustrafodele	Energiatõhususe klass 1	Energiatõhususe klass 2
Õli-jaotustrafo	B20R070	B18R055
	B23R070	B20R060
	B23R075	B20R065
Kuiv tüüpi jaotustrafo	B23R080	B20R070
	B23R085	B23R070
	B27R085	B23R075

B20R060 : tüüpilised väärtused P1,7/50=0.59W/kg, B8=1.92T

Raua kadumise kõverad

Vahelduvvoolu magnetkõverad

Jõukõveratest väljumine

B18R055:tüüpilised väärtused P1,7/50=0.54W/kg, B8=1.91T

Raua kadumise kõverad

Vahelduvvoolu magnetkõverad

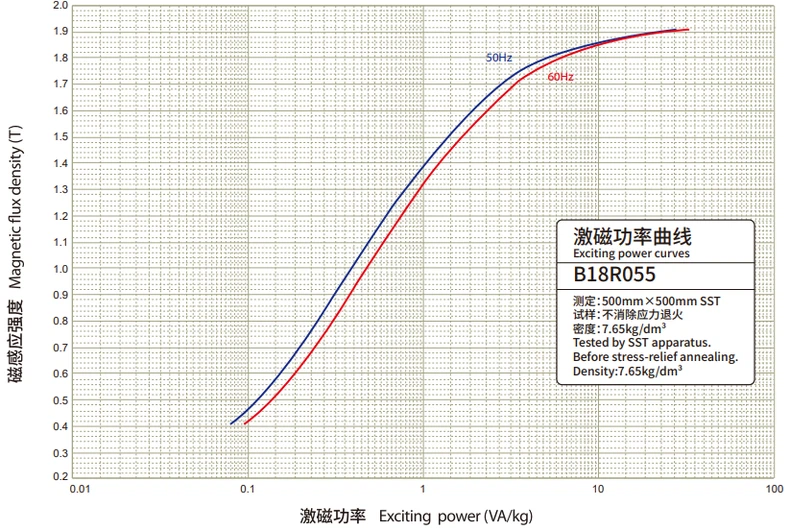

Jõukõveratest väljumine

Case--Jaotustrafo kulu-jõudlussuhte analüüs

• Kõrge kulu-jõudlussuhe on üks motivatsioon kasutada suure-jõudlusega teralise-elektriterase kasutamist. Võttes näiteks GB20052-2020 uue energiatõhususe klassi 1 lamineeritud südamikuga S15-M-400/10-NX1 õliga sukeldatud jaotustrafo, kasutatakse trafo kulude analüüsiks nelja tüüpi Baosteeli elektriterase klassi.



B23R075 B20R070 B20R065 B20R060 Materjali kaal ja maksumus

• GB20052-2020. aasta uued energiatõhususastme 1 tooted S15-M-200/10, S15-M-400/10 trafod on edukalt toodetud kvaliteetsest GO elektriterasest B18R055, B20R060, mille tühi- ja koormuskadu vastavad uue klassi 1 trafo nõuetele.

B18R055 või B20R060 valmistatud energiatõhususe klassi I 1 trafode omadused



S15-M-200/10 Katseobjektid	Standardväärtus	Mõõdetud väärtus
Koormuskadu pole-, W	190	174(B18R055)
Koormuskadu pole-, W	190	181(B20R060)
S15-M-400/10 Katseobjektid	Standardväärtus	Mõõdetud väärtus
Koormuskadu pole-, W	330	282(B18R055)
Koormuskadu pole-, W	330	3062(B20R060)





Energiasäästlik jõutrafo

Terastele-orienteeritud elektriterase klassid, mida kasutatakse energiasäästlikes toitetrafodes

Rakendatud terale -orienteeritud elektriterase klassid	P1,7/50 (W/kg)T	B8(T)
B18R060	0.59	1.92
B20R070	0.68	1.91
B23R070	0.69	1.92





Juhtum – energiasäästliku toitetrafo Baosteel 2030 külmvaltsimispeatrafo kasutamine

Baosteel võttis 2030. aasta külmvaltsimistehase ajakohastamiseks ja reformimiseks kasutusele kaks suuremahulist-110 kV peatrafot, mis on toodetud B20R070-ga tootmisliinil. Vastavalt 30-aastasele elueale hoitakse kokku 14,95 miljonit kWh ja 7,475 miljonit RMB kulusid.



Baosteel 2030 külmvaltsimispeatrafo SFSZ-140000/110kV, mis on valmistatud B20R070 jõudlusega

EI	Toimivusnäitajad	Uus peatrafo	Vana peatrafo
1	Koormuskadu pole-	37,46 kW	74,9 kW
2	Pole{0}}laadimisvoolu	0.06%	0.31%
3	Koormuse kaotus	438,2 kW	522,6 kW
4	Energiasääst 30-aastase eluea jooksul	14,95 miljonit kWh	--
5	Kulude kokkuhoid 30-aastase eluea jooksul	7,475 miljonit RMB	--



Suured jõutrafod

Terastele orienteeritud-elektriterase klassid, mida kasutatakse suurtel jõutrafodel

Rakendatud terale -orienteeritud elektriterase klassid	P1,7/50 (W/kg)T	B8(T)
B23RT075	0.72	1.91
B23RT080	0.77	1.91
B27RT085	0.82	1.91
B27RT090	0.86	1.91
B27RT095	0.89	1.91
B27RT100	0.94	1.91





Case-Ülikõrgepinge vahelduvvoolu ülekandeprojektis kasutatud kaks miljonit trafot

Baosteel kõrge{0}}teraline-orienteeritud elektriterasest B27R090 rakendati edukalt kahe miljoni trafo ODFPS-1000000/1000 tootmiseks ülikõrgepinge vahelduvvoolu ülekandeprojekti jaoks. Kõik trafo omadused, sealhulgas koormuseta{8}}tühikoormusvool ja müra, vastavad projekteerimisnõuetele.

B27R090-ga valmistatud kahe miljoni trafo omadused



Testitavad esemed	Garanteeritud väärtus	Mõõdetud väärtus
Koormuskadu puudub-KW	185,+15%	179.9
No{0}}koormusvool,%	0.1	0.07
Müra, dB(A)	75	72



Case--Rakendus Changji linnas – Guquan ± 1100kV UHVDC ülekandeprojekt osariigi võrgust.

Baosteeli kõrgekvaliteedilist teralist orienteeritud räniterasest B23R075 on edukalt kasutatud Changji - Guquan ± 1100 kV UHVDC ülekandeprojekti riigivõrgu muundurtrafo tootmiseks. Trafo tühi-koormuskadu, koormuseta-vool ja müra vastavad täielikult tehnilistele nõuetele.



B23R075-ga valmistatud ±1100kV UHV muundurtrafo jõudlus



Mudel	Hinded	Koormuskadu pole-	Pole{0}}laadimisvoolu	Müra, dB(A)
ZZDFPZ-587100/1000-275	B23R075	198.5	0.079	72
ZZDFPZ-587100/1000-550		199.8	0.089	73



Erinõudlikud-madala müratasemega trafod

Rahvamajanduse arenedes, linnade rahvastiku tihenedes suureneb alajaamade koormus. Trafode müranõuded muutuvad karmimaks. Baosteel on välja töötanud ka madala-müratasemega tooted 0,23 mm, 0,27 mm ja 0,30 mm.



Terase -orienteeritud elektriterase klassid, mida kasutatakse madala müratasemega trafodele

Hinded	A(wv)1,7/50,dB(A)		P(1,7/50), W/kg		B8,T
	Tüüpiline väärtus	Garanteeritud väärtus	Tüüpiline väärtus	Garanteeritud väärtus	Tüüpiline väärtus	Garanteeritud väärtus
B23R080-LM	57	Väiksem või võrdne 58-ga	0.77	Väiksem või võrdne 0,79	1.91	Suurem või võrdne 1,88
B23R085-LM	57	Väiksem või võrdne 58-ga	0.80	Väiksem või võrdne 0,82	1.91	Suurem või võrdne 1,88
B27R095-LM	57	Väiksem või võrdne 58-ga	0.90	Väiksem või võrdne 0,94	1.91	Suurem või võrdne 1,90
B30R105-LM	57	Vähem kui 60 või sellega võrdne	1.01	Väiksem või võrdne 1,03	1.91	Suurem või võrdne 1,90
B30R120-LM	57	Vähem kui 60 või sellega võrdne	1.04	Väiksem või võrdne 1,06	1.91	Suurem või võrdne 1,90

Märkus: Awv,.%, on A-kaalutud magnetostriktsiooni kiiruse tase sagedusel 50Hz ja magnetvoo tihedusel 1,7T



madala magnetostriktsiooniga terasest{0}}orienteeritud elektriterasest korpus

Kuna trafo müra on 2–3 dB(A) nõutust madalam, on kliendid laialdaselt aktsepteerinud Baosteeli madala magnetostriktsiooniga GO elektriterast.

Madala magnetostriktsiooniga{0}}orienteeritud elektriterasest valmistatud trafode omadused



Võimsustooted	Müranõuded	Tavaline materjal	Madala magnetostriktsiooniga materjal B30P105-LM
SSZ11-240000/220 trafo	Vähem kui 63 dB(A) või sellega võrdne	--	60 dB(A)
SB11-M-500/10 trafo	Vähem kui 47 dB(A) või sellega võrdne	44,3 dB(A)	42dB(A)
SFSZ-180000/220 trafo	Vähem kui 63 dB(A) või sellega võrdne	60 dB(A)	58dB(A)
SZ-50000/110 trafo	Vähem kui 60 dB(A) või sellega võrdne	58dB(A)	56 dB(A)
SCB11-10000/10 trafo	Väiksem või võrdne 50 dB(A)	47,5 dB(A)	44dB(A)
DF11-120000/750 trafo	Vähem kui 65 dB(A) või sellega võrdne	62 dB(A)	60 dB(A)
S14-M-400/10 trafo	Vähem kui 48 dB(A) või sellega võrdne	45dB(A)	42dB(A)
BKS-90000/230 trafo	Vähem kui 75 dB(A) või sellega võrdne	70 dB(A)	69dB(A)
BKS-75000/238 trafo	Vähem kui 75 dB(A) või sellega võrdne	74 dB(A)	72dB(A)



2. Elektrilise terase simulatsioonianalüüs

Võimalus esitada koormuseta{0}}omaduste analüüsi
Võimalus simuleerida magnetvälja jaotust
Võimalus simuleerida alalisvoolu magnetilisi nihke omadusi
Võimalus simuleerida harmoonilisi omadusi

3.Tehniline tugi materjali lõikamisel ja ristlõikamisel

Hea lõikekvaliteet on oluline, et tagada trafode koormuseta{0}}omadused.

Lõiketööriistade tegurid

• Tera seisukord
• Terade vahe
• Kattuvus
• Lihvimise täpsus
• Lihvimistsükkel



Tootmisliini tegurid

• Tootmisliin
• Tootmiskiirus
• Sööda tsentreerimine
• Stabiilsus



Materiaalsed tegurid

• Materjali paksus
• Mehaanilised omadused
• Mähise olek
• Serva kvaliteet
• Katmine



Muud tegurid

• Plaanide vahe
• Pinge surve
• Juhtide asukoht
• Eraldusrõngas

4.Electrical Steel Tehniline tugi erilises töökorras

DC magnetiline nihe

Kõrge järgu harmoonilised
