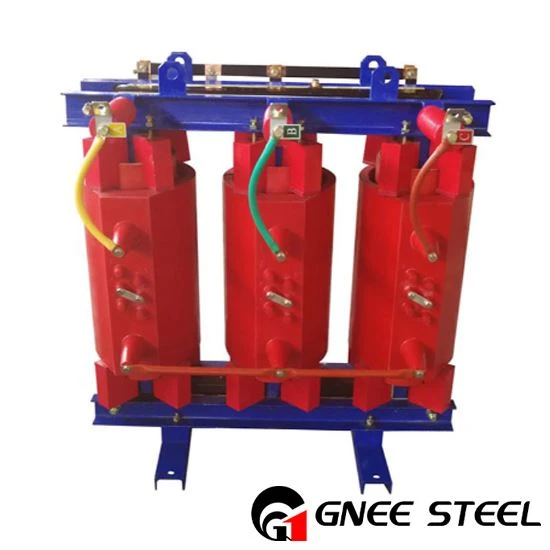

20KV seeria valuvaigust kuivtüüpi trafo
Kirjeldus
Tehnilised parameetrid
GNEE terasest silikoonterasest trafo
Kuivat tüüpi trafot nimetatakse epoksüvaiguvalu trafoks ja see kasutab isolatsioonimaterjalina epoksüvaiku. Kõrge- ja madalpinge mähised on valmistatud vaskribast (fooliumist). Epoksiid valatakse ja kõveneb vaakumis, et moodustada ülitugev FRP struktuur. Isolatsiooniaste on F ja H. Epoxykuivtüüpi trafoSellel on hea elektriline jõudlus, tugev välguvastane võime, tugev lühistakistus ja kerge kaal. Trafo mähiste töötemperatuuri kuvamiseks ja juhtimiseks saab paigaldada temperatuuri näidiku kontrolleri, et tagada trafo normaalne eluiga.
Terale orienteeritud silikoonterasest trafo
| Pinge tase: | 15 kuni 20 kV |
| Rõhu reguleerimise režiim: | ergutuspinge reguleerimine või koormuspinge reguleerimine puudub |
| Puudutage valikut: | ±5%, ±2x2,5% või ±3x2,5% |
| Mahutavusvahemik: | 30 kuni 2500 kVA |
| Sagedus: | 50 Hz, 60 Hz |
| Täitmise standard: | IEC 726, GB1094.{2}} |
| Ristmikurühma silt: | Yyno või Dyn11 (või vastavalt kasutaja nõudmistele) |
| Lühistakistus: | vastavalt riiklikele standarditele või kasutaja nõudmistele |
| Keskkonna kasutamine: | suhteline õhuniiskus 100%, ümbritseva õhu temperatuur ei ole kõrgem kui 45 kraadi (või vastavalt kasutaja nõudmistele) |
| Jahutusmeetod: | AN või AF |
| Kaitsetase: | IP00, IP20, IP23 (või vastavalt kasutaja nõudmistele) |
| Isolatsiooni kuumuskindluse klass: | Klass F, klass H |
| Isolatsiooni tase: | 20kV klassi toote võimsuse sagedustaluvuspinge 50kV, löögitaluvuspinge 110kV |
| Hindamisplaat: | GNEE kaubamärk või kliendi bränd |
Orienteerimata silikoonterasest trafo
20KV seeria valuvaigu kuivtüüpi trafo omadused
•Ohutu, tulekindel, mittesaastav, saab käitada otse koormakeskuses;
• Kodumaise arenenud tehnoloogia kasutuselevõtt, kõrge mehaaniline tugevus, tugev vastupidavus lühisele, väike osaline tühjenemine, hea termiline stabiilsus, kõrge töökindlus ja pikk kasutusiga;
• Väike kadu, madal müratase, ilmne energiasäästuefekt, hooldusvaba;
• Hea soojuse hajumise jõudlus, tugev ülekoormusvõime ja suurem võimsus sundõhu jahutamisel;
•Hea niiskuskindlus, sobib kõrge õhuniiskusega ja muudesse karmidesse keskkondadesse;
•Kuivtüüpi trafosid saab varustada täieliku temperatuurituvastus- ja kaitsesüsteemiga. Intelligentne signaali temperatuuri juhtimissüsteem suudab automaatselt tuvastada ja patrullida kolmefaasiliste mähiste vastavaid töötemperatuure, automaatselt käivitada ja peatada ventilaatori ning omada häire-, väljalülitus- ja muid funktsiooniseadeid;
•Väike suurus, kerge kaal, väiksem põrandapind ja madal paigalduskulu.
•45-kraadine täiskaldastmeline õmbluse südamik
Tuum võtab vastu imporditud kõrge magnetilise ja kvaliteetse teraviljale orienteeritudkülmvaltsitud räni terasleht, 45-kraadine täiskald astmeline liigend, spetsiaalne ruudukujulise toru tõmbekonstruktsioon, südamiku sammas on kinnitatud isoleerlindiga; pind on kaetud spetsiaalse vaiguga, et vältida niiskuse roostetamist, vähendades tõhusalt tühivoolukadu, tühivooluvoolu ja südamiku müra.
•Mitmekihiline segmenteeritud silindriline kõrgepinge mähis
Kõrgepinge mähisjuht on keritud F-klassi isolatsiooniga vaskjuhiga ning on valmistatud tugevdava täiteainena pikast ja lühidalt lõigatud klaaskiudmatist ning valatakse vaakumis epoksüvaigu segusse (1-3 mbar). Osalise tühjenemise nähtus on tõhusalt maha surutud ja osalise tühjenemise kogus ei ületa 10 PC.
•Hingamisteede pikisuunalise fooliumi struktuuri madalpinge mähis
Madalpinge mähis on valmistatud kvaliteetsest fooliumjuhist automaatsel fooliumi kerimismasinal, argoonkaare kaitsekeevitus, kõrge keevitustäpsus; vahekihi isolatsioonina eelkastetav DMD, isolatsioonina sisemine ja välimine eelimmutatud klaasriie, ülemine ja alumine ots on suletud epoksüvaiguga, seejärel tahkub kuivatusahi tervikuna ja niiskuskindlus on hea;
• Vastupidav ja ilus kaitseümbris
IP20 väldib üle 12 mm läbimõõduga tahkete ainete juhuslikku kokkupõrget. IP23 ei täida mitte ainult IP20 funktsiooni, vaid takistab ka veepiiskade sissevoolu vertikaaljoonest 60 kraadi ulatuses. See sobib välistingimustes paigaldamiseks ja seda saab kohandada.
• Täiuslik temperatuurikaitse kontrollseade
Ülekuumenemiskaitseseade teostab peamiselt trafo temperatuuri tuvastamist ja juhtimist madalpinge pooli sisseehitatud PT-termistori kaudu. Trafo töötamise ajal kuvatakse ringkäigul kolmefaasilise mähise temperatuuri väärtus; kuvatakse kuumima ühefaasilise mähise temperatuuri väärtus; temperatuurialarm rakendub; heli- ja valgushoiatus, ventilaatori käivitumine; ventilaatori ülekoormuskaitse ja arvuti liides.
Jaotustrafo Silicon Steel
