Silicon Steel Laminated Voltage Transformer

Kasutusala: võimsus, instrument
Faas: kolm
Tuum: südamiku tüüpi trafo
Jahutusmeetod: õlisse sukeldatud tüüpi trafo
Mähise tüüp: kahe mähisega trafo
Sertifitseerimine: ISO9001-2000, ISO9001, CCC

Küsi pakkumist

Räägime nüüd

Kirjeldus

Tehnilised parameetrid

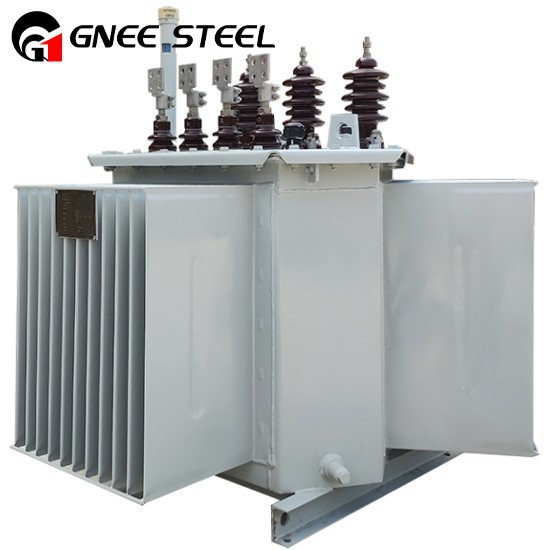

GNEE terasest silikoonterasest trafo

GNEE õlijaotustrafode hulka kuuluvad täielikult suletud tüüpi, amorfse sulami tüüpi, õlikonservaatori tüüpi ja koormusega astmelüliti tüüpi jne. Tavaliselt paigaldatakse need postidele või igapäevase valgustuse ja tehase toitejaotusseadmesse madala pingega {{1} },4 kV. Saidi sees. Meie jaotustrafode nimivõimsus on kuni 2500 kVA ja primaarpinge kuni 35 kV. Soojuspaisumise ja kokkutõmbumise komponendina isoleerib gofreeritud õlipaak trafoõli täielikult atmosfäärist. Õlijaotustrafosid primaarpingevahemikuga 6, 10, 10,5, 11, 20, 22, 24, 33, 35 ja 38,5 kV saab valmistada vastavalt kliendi nõudmistele.

Nimipinget ja nimivõimsust saab kohandada vastavalt klientide nõudmistele.

Kõrgepinge: 10(6,6,3,10,5,11)KV Ühenduse sümbol: D,yn11 või Y,yn0 Nimisagedus: 50Hz/60Hz Madalpinge: {{0}},4(0.415,0,433)KV HV väljalaskevahemik: ±2x2,5% isolatsioonitase: LI75 AC35/AC3
Hinnatud jõud (KVA)	Lühistakistus (%)	S22 (W)			S20 (W)			S11 (W)			Koormusvaba vool (%)	Heli survet dB(A)	Kaal (kg)	Üldmõõt (mm)
		Koormuseta kaotus	Koormuskadu 120ºC		Koormuseta kaotus	Koormuskadu 120ºC		Koormuseta kaotus	Koormuskadu 120ºC					L	W	H
		Koormuseta kaotus	Dyn11	Yyn0	Koormuseta kaotus	Dyn11	Yyn0	Koormuseta kaotus	Dyn11	Yyn0				L	W	H
30	4.0	65	455	430	70	505	480	80	630	600	1.5	50	400	750	560	850
50		80	655	625	90	730	695	100	910	870	1.3	50	450	760	640	920
63		90	785	745	100	870	830	110	1090	1040	1.2	50	500	770	670	930
80		105	945	900	115	1050	1000	130	1310	1250	1.2	52	560	840	720	970
100		120	1140	1080	135	1265	1200	150	1580	1500	1.1	52	610	870	730	1020
125		135	1360	1295	150	1510	1440	170	1890	1800	1.1	54	760	1040	810	1020
160		160	1665	1585	180	1850	1760	200	2310	2200	1.0	54	790	1100	830	1070
200		190	1970	1870	215	2185	2080	240	2730	2600	1.0	56	870	1190	880	1070
250		230	2300	2195	260	2560	2440	290	3200	3050	0.9	56	1020	1270	890	1070
315		270	2760	2630	305	3065	2920	340	3830	3650	0.9	58	1180	1330	940	1140
400		330	3250	3095	370	3615	3440	410	4520	4300	0.8	58	1350	1410	940	1210
500		385	3900	3710	430	4330	4120	480	5410	5150	0.8	60	1600	1500	1050	1350
630	4.5	460	4460		510	4960		570	6200		0.6	60	2080	1600	1100	1440
800		560	5400		630	6000		700	7500		0.6	62	2460	1670	1140	1460
1000		665	7415		745	8240		830	10300		0.6	62	2750	1700	1200	1490
1250		780	8640		870	9600		970	12000		0.5	65	3180	1870	1250	1510
1600		940	10440		1050	11600		1170	14500		0.5	65	3730	1890	1290	1750
2000	5.0	1085	13180		1225	14640		1360	18300		0.4	65	4560	2100	1300	1800
2500		1280	15260		1440	16960		1600	21200		0.4	67	5670	2150	1300	1960
3150		1990	19650		2230	21840		2480	27300		0.4	70	6740	2320	1390	1980
Märkus. Ülaltoodud parameetrid on mõeldud ainult viidete kujundamiseks ja valimiseks ning lõplikud parameetrid sõltuvad tegelikust tootest.

Orienteeritud silikoonterasest trafo

Terale orienteeritud silikoonterasest trafo

Orienteerimata silikoonterasest trafo

Trafo elektriline teras

Peamised omadused:
1. Disainitud patenteeritud tehnoloogia ja esmaklassilise jõudlusega tarkvaraga.
2. Südamik on valmistatud kvaliteetseltkülmvaltsitud teraorienteeritud räniterasleht, mis on toodetud step-lap tehnoloogias.
3. Mähises kasutatakse ülitugevat emailtraadi või paberisolatsiooniga traati või vaskrihma, mis pakub ühtlast ampripöörete jaotust, mõistlikku isolatsioonistruktuuri, millel on kõrge lühiskindlus.
4. Õlipaak on gofreeritud tüüpi kõrge korrosioonikindlusega. Paagi pinna eeltöötlusvedelik ja kattepulber võtavad kasutusele rahvusvahelised tippbrändid. Paaki rasvatustatakse, marineeritakse, fosforiseeritakse, elektroforeesitakse automaatsete tootmisliinide abil, seejärel kaetakse pihustuspihustiga ja tahkutakse kuumusega.
5. Aktiivne osa rakendab südamiku vabalt rippuvat struktuuri. Tihend on valmistatud kvaliteetsest akrülaatkummist, mis võib pärssida päikesest ja kuumusest põhjustatud vananemist.

Eelised:
1. Väike kadu, madal müratase, madal osaline tühjendamine, kõrge töökindlus.
2. Turvalisus elegantse välimusega.
3. Mugav paigaldus ja lihtne hooldus.
4. Kompaktne väikese hõivatud alaga.

Rakendused
1. Ehitustaristu ja tööstus: lennujaamad, haiglad, tehased, kaubanduskeskused, hotellid, äri- ja elamutornid.
2. Kommunaalteenused: Tootmis-, ülekande-, jaotusalajaamad, vee- ja reoveepuhastid.
3. Nafta ja gaas: nafta- ja gaasitehased, naftakeemiatehased ja rafineerimistehased.
