Jõutrafo põhikomponendid: südamik, mähised ja isolatsioon

Jõutrafod on meie elektrivõrkude laulmatud kangelased, mis muundavad pinge vaikselt, et tagada tõhus ja usaldusväärne elektrivarustus.



Aga mis nendes tugevates masinates täpselt toimub? Tööstuslike ostjate, projekteerimisinseneride ja projektijuhtide jaoks ei ole jõutrafo struktuuri ja sisemiste komponentide põhjalik mõistmine akadeemiline ülesanne,{0}}see on teadlike hankeotsuste tegemise, pikaajalise töökindluse{1}}tagamise ja süsteemi jõudluse optimeerimise võti.





Ülevaade: millised on trafo peamised komponendid?

Iga trafo keskmes on kolme põhikomponendi koordineeritud toimimine:

• Tuum: Magnetiline tee
• Mähised: voolu-kandvad juhid
• Isolatsioonisüsteem: Kaitsebarjäär lühiste eest



Need põhikomponendid on suletud paaki (vedelik{0}}jahutusega trafode jaoks) või korpusesse (kuiv-tüüpi trafode jaoks) koos mitmesuguste muude jahutuse ja jälgimise tarvikutega.



Trafo südamik – magnetiline selgroog

Trafo südamik on seadme keskne magnetkomponent, mis tagab magnetvoo jaoks madala{0}}reluktantsi tee. Selle peamine ülesanne on tõhusalt siduda magnetenergia primaar- ja sekundaarmähiste vahel.



Materjalid

Südamikud on tavaliselt valmistatud lamineeritud teraga{0}}orienteeritud räniterasest, mis on valitud selle suure magnetilise läbilaskvuse ja väikese hüstereesikadu tõttu. Täiustatud disainilahendused võivad teatud rakenduste jaoks kasutada raua{2}}niklisulameid.



Trafosüdamike tüübid

• Lamineeritud südamikud: kõige levinum tüüp, mis on moodustatud mitme õhukese räniterasest lehe virnastamisel, mis on üksteisest isoleeritud, et vähendada pöörisvoolukadu. Lamineeritud südamikud jagunevad EI-tüüpi, UI-tüüpi ja shell-tüüpi kujundusteks.
• Haavasüdamikud (toroidaalsed südamikud): Valmistatud pideva terasriba mähisega mähisesse. See südamikutüüp pakub üldiselt paremat magnetilist jõudlust, kuigi mähisprotsess võib olla keerulisem.



Disaini kaalutlused

Südamiku konstruktsioon keskendub südamikukadude minimeerimisele, sealhulgas hüstereesikadu (energia, mis hajub soojusena magnetiseerimis- ja demagnetiseerimistsüklite tõttu) ja pöörisvoolukadu (südamiku materjalis indutseeritud tsirkulatsioonivoolud). Ühiselt tuntud kui koormuseta-või rauakadud, on need otseselt seotud südamiku materjalikvaliteedi ja disainiga. Hästi-konstrueeritud südamik on trafo tõhususe seisukohalt ülioluline.



Trafo mähised – primaar- ja sekundaarjuhid

Trafo mähised on juhtivad mähised, mis edastavad elektrienergiat. Seal on kaks peamist mähiste komplekti:

• Primaarmähised: Sisendtoiteallikaga ühendatud mähised, kus elektrienergia siseneb trafosse.
• Sekundaarsed mähised: Koormusega ühendatud mähised, mis edastavad soovitud pingetasemel muundatud elektrienergiat.



Materjalid

Vasest-keritud trafod on tänu vase suurepärasele elektrijuhtivusele ja mehaanilisele tugevusele kõrge kasuteguriga. Alumiiniumist-keeratud trafod pakuvad kuluefektiivsemat-ja kergemat alternatiivi. Mõlemat materjali kasutatakse laialdaselt, kusjuures valik põhineb tavaliselt kulul, suurusel ja konkreetsetel rakendusnõuetel.



Seaded ja konfiguratsioonid

Mähiseid saab konfigureerida erineval kujul-, sh kiht-, spiraal-, ketas- ja kihtmähised,-igaüks on optimeeritud erinevatele pingereitingule, vooluvõimsustele ja lühis{2}}taluvusele.



Isolatsioonikate

Iga juhtme pööre on kaetud isolatsioonikihiga (nt emailitud traat, paberisolatsioon), et vältida pöördevahelisi lühiseid. Juhi kogu ristlõikepindala- mõjutab otseselt trafo voolu{5}}kandevõimet ja tõhusust. Suuremad juhid vähendavad koormuskadusid (tuntud ka kui vask- või I²R-kadusid) ja soojuse teket, suurendades seeläbi tõhusust ja pikendades kasutusiga.



Isolatsioonisüsteem – elektriisolatsiooni ja termilise stabiilsuse tagamine

Väidetavalt üks kriitilisemaid komponente, trafo isolatsioonisüsteem tagab pinge all olevate osade vahel elektriisolatsiooni, vältides lühiseid, kaare tekkimist ja dielektriku purunemist. Samuti mängib see olulist rolli trafo termilise stabiilsuse ja üldise kasutusea tagamisel.



Funktsioonid

Trafo isolatsioonimaterjalide peamine ülesanne on isoleerida üksikud pöörded mähistes, mähiste vahel ning mähiste ja südamiku/paagi vahel. See hoiab ära soovimatud vooluteed ja tagab trafo ohutu töö.



Isolatsioonimaterjalide tüübid

• Tugev isolatsioon: Tavaliselt kasutatavad materjalid hõlmavad isoleerpaberit (nt jõupaber), pressplaati, epoksüvaiku (eriti kuiv{2}tüüpi trafode jaoks) ja lamineeritud puitu. Need materjalid pakuvad dielektrilist tugevust ja mehaanilist tuge.
• Vedel isolatsioon: Trafoõlisid (mineraalõli, looduslikud estrid, sünteetilised estrid) kasutatakse laialdaselt õli{0}}sukeldatud trafodes. Need toimivad nii isoleeriva keskkonna kui ka jahutusvedelikuna ning hajutavad südamiku ja mähiste tekitatud soojust.
• Gaasi isolatsioon: õhk on kuiv{0}}tüüpi trafode peamine isolatsioonikeskkond. Kõrgema pinge või erirakenduste jaoks kasutatakse väävelheksafluoriidi (SF₆) gaasi selle erakordsete dielektriliste omaduste tõttu.



Termilised klassid ja kasutusiga

Isolatsiooniklassid määravad trafo maksimaalse lubatud töötemperatuuri. Isolatsioonisüsteemide vananemine ja lagunemine on tihedalt seotud temperatuuriga. Aja jooksul isolatsioonimaterjalid järk-järgult halvenevad, kaotades dielektrilise tugevuse ja mehaanilise terviklikkuse{2}}üks peamisi trafo rikke põhjuseid. Trafo vananemise ja isolatsiooni eluea mõistmine on hoolduse ja eluea prognoosimise jaoks hädavajalik.



Südamiku, mähiste ja isolatsiooni koostoime

Trafo disaini elegants seisneb sujuvas elektromagnetilises ühenduses ning südamiku, mähiste ja isolatsiooni vahelises sünergias. Südamik juhib primaarmähise tekitatud magnetvoogu, indutseerides sekundaarmähises pinge. Mähised edastavad tõhusalt elektrienergiat. Samal ajal kaitseb isolatsioonisüsteem neid juhtivaid komponente-nii üksteise kui ka maanduse-kahjustuste eest, tagades seega vooluahela terviklikkuse.



Soojuse hajumine on selle interaktsiooni kriitiline aspekt. Kaod nii südamikus kui ka mähistes tekitavad soojust, mis tähendab, et isolatsioonisüsteem peab taluma nii elektrilist kui ka termilist pinget. Tõhusad jahutusmehhanismid, -olgu need isoleerivad vedeliku-, õhu- või sundjahutussüsteemid-, on loodud nende põhikomponentide tekitatud soojuse haldamiseks.



Täiendavad konstruktsioonikomponendid

Kui südamik, mähised ja isolatsioon on põhielemendid, sisaldab täielik jõutrafo mitmeid muid olulisi konstruktsioonikomponente:

• Trafo paak/ümbris: Peamine korpus, mis kaitseb sisemisi komponente keskkonnategurite eest. Õli-trafod kasutavad õli hoidmiseks tugevaid teraspaake, kuiv{2}}tüüpi trafodel aga ventileeritavad korpused.
• Jahutussüsteem: Jahutusmeetodite hulka kuuluvad Air Natural (AN), Air Forced (AF), Oil Natural Air Natural (ONAN) või sundõlijahutus soojusvahetitega.

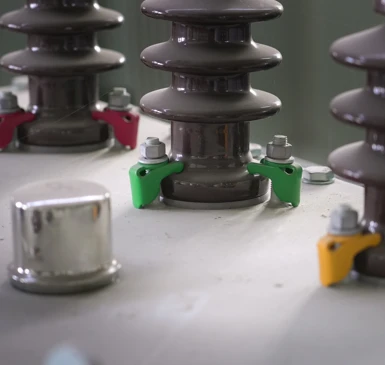

• Puksid: isoleeritud klemmid, mis võimaldavad elektriühendust mähistega, säilitades samal ajal isolatsiooni paagist/ümbrisest.
• Puudutage valikut Changer: Võimaldab pingesuhte peenreguleerimist, et kompenseerida liini pinge kõikumisi.
• Konservaatoripaak (õli{0}}sukeldatud trafode jaoks): Väline paak, mis mahutab temperatuurimuutuste tõttu trafoõli paisumise ja kokkutõmbumise.
• Rõhuvabastusseade: Vabastab liigse sisemise rõhu, et vältida katastroofilist riket.
• Termomeetrid ja õlitaseme näidikud: Seireseadmed ohutuks kasutamiseks ja hoolduseks.
• Radiaatorid/jahutusradiaatorid: välispinnad, mis suurendavad õli{0}}kasutustrafode jahutusala.



Lisateave:Kõrge{0}}pinge vs madalpinge-trafod: peamised erinevused ja praktilised rakendused



Miks need elemendid ostjatele olulised on?

Tööstuslike ostjate jaoks on trafo sisestruktuuri ja materjalide mõistmine midagi enamat kui lihtsalt tehniline kõnepruuk{0}}see on otseses korrelatsioonis trafo kvaliteedi, jõudluse ja kogu omamise kuluga.



Pikk ja usaldusväärne kasutusiga: Kvaliteetne-südamikteras, sobivad mähismaterjalid (vask on sageli eelistatud valik selle vastupidavuse tõttu) ja suurepärane isolatsioon mõjutavad otseselt trafo eluiga ja võimet taluda tööpingeid. Madalama kvaliteediga materjalid põhjustavad enneaegset vananemist ja ebaõnnestumist.



Tõhusus: Südamiku ja mähiste konstruktsioon ja materjalid on peamised tõhususe määrajad. Väiksemad südamiku- ja mähiskaod tähendavad vähem energiaraiskamist trafo eluea jooksul ja madalamaid kasutuskulusid.



Maksumus: Kuigi vastupidavamad materjalid või täiustatud konstruktsioonid võivad tähendada kõrgemat esialgset ostuhinda, pakuvad need tavaliselt pikemas perspektiivis madalamaid hooldus- ja energiakulusid.



Kohandatud ja OEM-trafod: OEM-i või kohandatud trafode disaini kaalumisel võimaldab nende komponentide tundmine tootjatega tõhusamalt suhelda, tagades, et lõpptoode vastab teie täpsetele spetsifikatsioonidele ja töökeskkonnale.



Järeldus

Südamik, mähised ja isolatsioonisüsteem on jõutrafo peamised ehitusplokid, millest igaühel on oluline ja omavahel seotud roll. Nende sisemiste komponentide mõistmine annab teile võimaluse teha targemaid hankeotsuseid, ette näha hooldusvajadusi ja hinnata nende kriitilise tähtsusega energiataristu varade taga olevat inseneritööd.
