Millised on erinevat tüüpi õli{0}}sukeldatavad trafod
Nov 11, 2025
Jäta sõnum
õli{0}}kasutustrafode tüübid
Õli-sukeldatud trafod saab liigitada nende konstruktsiooni (südamiku-tüüp, kesta-tüüp), faasi (ühe-faasi, kolme-faasi) ja jahutusmeetodi (ONAN, ONAF, OFWF, OFAF) järgi. Neid liigitatakse ka kasutusala järgi kaug-{6}}ülekande- või kohalike võrkude jaotustrafodeks.
-
Ehituse järgi
Põhi-tüüp:Mähised ümbritsevad magnetsüdamiku harusid. See on tavaline kõrgepinge{1}}jõutrafode puhul, kuna see võimaldab tõhusat jahutust.
Shell-tüüp:Mähised on ümbritsetud südamiku harudes, kusjuures magnetvoog läbib väliskesta. See disain pakub suurepärast mehaanilist tuge ja seda kasutatakse sageli sellistes rakendustes nagu veojõuga trafod.
-
Faasikonfiguratsiooni järgi
Üks{0}}faas:Kasutab ühte mähistepaari ja sobib väiksema-koormusega rakenduste jaoks, näiteks maapiirkondades.
Kolm{0}}faasi:Kasutab kolme mähistepaari ja seda kasutatakse suurema-koormusega aladel mitme vooluahela varustamiseks.
-
Jahutusmeetodil
ONAN (Oil Natural Air Natural):Loomulik õhukonvektsioon ja välisõhk jahutavad trafot ilma ventilaatorite või pumpadeta. Seda kasutatakse väiksemates trafodes.
ONAF (naftapõhine looduslik õhuvägi):Kasutab ventilaatoreid õhu surumiseks läbi radiaatori ribide, et suurendada soojuse hajumise kiirust. Kasutatakse suuremates või{1}}kõrge temperatuuriga keskkondades.
OFWF (Oil Forced Water Forced):Õli pumbatakse läbi radiaatori ja vett kasutatakse soojusvahetites täiendava jahutuse tagamiseks. See on mõeldud suure-koormuse stsenaariumide jaoks.
OFAF (Oil Forced Air Forced):Pumpab õli läbi radiaatori, samal ajal kui ventilaatorid puhuvad õhku üle ribide jahutuse parandamiseks.
-
Taotluse järgi
Jõutrafod:Liigutage pinget üles või alla kõrge{0}}pinge jõuülekandeks pikkadel vahemaadel. Neid leidub elektrijaamades ja alajaamades.
Jaotustrafod:Alandage kõrgepinget võrgust, et vähendada kodude ja ettevõtete pinget. Need on väiksemad kui jõutrafod ja neid kasutatakse kohalikes jaotussüsteemides.
Spetsiaalsed rakendustrafod:Sisaldab selliseid tüüpe nagu pad{0}}kinnitatud, masti-kinnitusega ja automaattransformaatorid, mis on loodud konkreetsete vajaduste jaoks.
Trafodes kasutatavad õlitüübid
Õli valik mõjutab trafo jõudlust. Levinud tüübid hõlmavad järgmist:
Mineraalõli: Laialdaselt kasutatav tänu headele jahutus- ja isoleerivatele omadustele.
Silikoonõli: Tuntud oma stabiilsuse poolest kõrgetel temperatuuridel.
Sünteetiline ester: Biolagunev ja keskkonnasõbralik.
Looduslik ester (taimeõli): Säästev ja suurepärase niiskustaluvusega.
Trafoõlide omadused
| Tüüp | Jahutusefektiivsus | Isolatsiooniomadused | Keskkonnamõju |
|---|---|---|---|
| Mineraalõli | Kõrge | Suurepärane | Mõõdukas |
| Silikoonõli | Mõõdukas | Hea | Madal |
| Sünteetiline ester | Kõrge | Suurepärane | Madal |
| Looduslik ester | Mõõdukas | Hea | Väga madal |
Õliga sukeltransformaatorite eelised
Õliga sukeldatud trafodel on mitmeid eeliseid:
- Täiustatud jahutus: Tõhus soojuse hajumine pikendab trafo eluiga.
- Suurepärane isolatsioon: Õli tagab tugeva tõkke elektririkete eest.
- Kõrge Tõhusus: vähendab energiakadusid, eriti suure{0}}koormuse korral.
- Vastupidavus: Madalam termiline pinge pikendab tööiga.
- Kulutõhusus-: Ideaalne suuremahuliste-ja kõrgepinge{1}}paigaldiste jaoks.
Õlitüübi trafo võtmete hooldustavad
- Regulaarne õli testimine: Niiskusesisalduse, dielektrilise tugevuse ja happesuse kontrollimine.
- Isolatsiooni testimine: Mähiste ja südamiku isolatsiooni terviklikkuse tagamine.
- Termiline pildistamine: levialade ja anomaaliate tuvastamine.
- Buchholzi relee testimine: Veatuvastusmehhanismide kontrollimine.
Õlitüüp Trafo Ohutusmeetmed
- Õige ventilatsioon: Hoiab ära ülekuumenemise.
- Lekkehaldus: tagab keskkonnaohutuse ja töökindluse.
- Regulaarsed ülevaatused: tuvastab võimalikud probleemid varakult.
Õliga täidetud trafode levinumad rakendused
Õliga sukeldatud trafod on keskse tähtsusega erinevates sektorites:
- Elektrijaamad: hõlbustab pinge muundamist tõhusaks jõuülekandeks.
- Tööstusrajatised: Raskete masinate toide stabiilse pingega.
- Ärihooned: usaldusväärse toiteallika tagamine.
- Taastuvenergia: integreerimine päikese- ja tuuleenergia süsteemidega.
GNEE õliga sukeldatud trafo tooteparameetrid
| Üksused | Üksus |
| Tootmiskirjeldused | Õli{0}}sukeldatud transformer |
| Võrdlusstandardid | IEC 60076-11 |
| Mahutavus | 50-2500kVA või kohandatud |
| Sagedus | 60/50 Hz |
| Pinge (HV) | 22KV või kohandatud |
| Pinge (LV) | 0,4 KV või kohandatud |
| Takistus | 4% |
| Ühendused (vektorirühm) | Dyn11 |
| Puudutusvahemik | ±2×2.5% |
| Põhimaterjalid | Silikoon teras |
| Mähised materjalid | Alumiinium või vask |
| Pikseimpulsi vastupidavuspinge | IEC standard |
| Vahelduvvoolu taluvuspinge | IEC standard |
| Temperatuuritõusu klass | H-klassis |
| Temperatuuri tõus | 125K |
| Jahutusmeetod | AN/AF |
| Tarnevõimsus | 300 ühikut kuus |
ettevõtte profiil
GNEE TRANSFORMERil on tugev tootmisvõimsus ja tõhus turundusmeeskond.
Meie trafotoodete hulka kuuluvad 500 kV, 400 kV, 330 kV, 220 kV ja 110 kV ülikõrgepingetrafod, erinevad kuiv- tüüpi trafod/õliga sukeldatud trafod/amorfsetest sulamist trafod pingega 35 kV ja alla selle, uued energiatrafod ja eelseade
Ekspordiseeriad: ühe-faasilised trafod, kolme-faasilised trafod, silindrilised trafod, eraldustrafod, juhttrafod, pingeregulaatorid ja muud tooted ning erinevad spetsifikatsioonid spetsiaalsetele trafodele, nagu maandustrafod, kaare summutusmähised, Bitcoini trafod, kokkupandavad kabiinid, reaktorid, trafod, trafod, trafod, trafod jne.
GNEE TRANSFORMER on järjestikku läbinud ISO9001, ISO14001, ISO45001, SA8000 süsteemi sertifikaadi. Samal ajal on 10kV ja 35KV tasemejaotustrafod ja kasti tüüpi alajaamad saanud rahvusvahelise- Elektrotehnikakomisjoni IEC sertifikaadi, USA UL sertifikaadi, Saksamaa TUV sertifikaadi, EL CE sertifikaadi, Hollandi KEMA sertifikaadi ja GOST sertifikaadi. Meie toodete müük hõlmab ülemaailmset turgu, sealhulgas 72 riiki ja piirkonda, nagu Ameerika Ühendriigid, Euroopa, Kanada, Mehhiko jne.

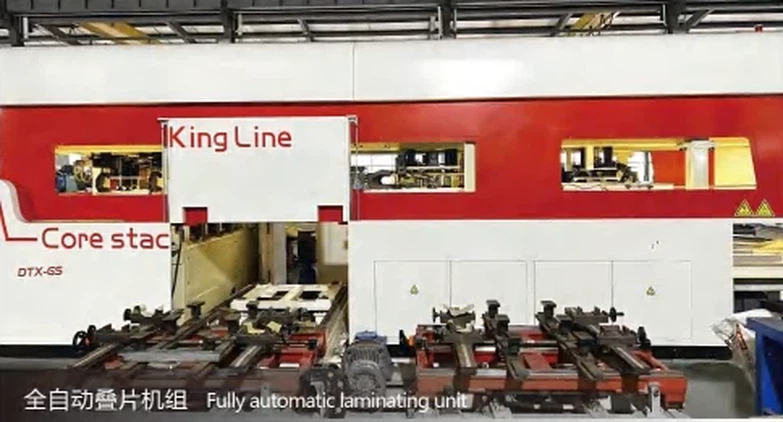

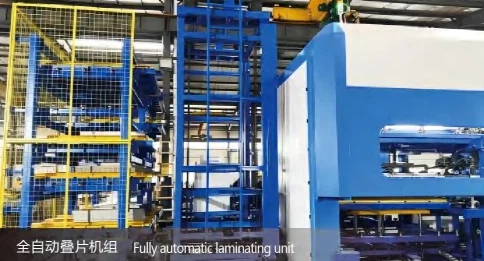

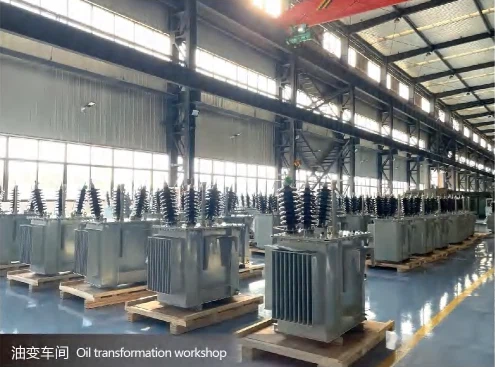

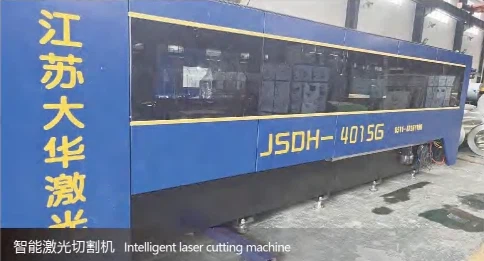

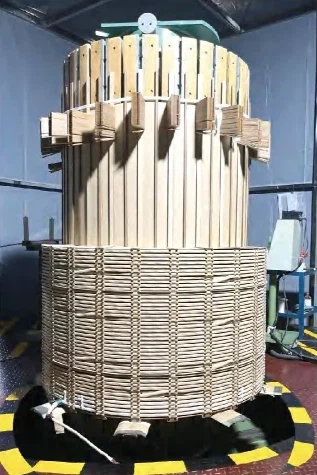

trafo Töökoja seadmete väljapanek
GNEE trafode tüübid
Hankige trafo tellimuse spetsifikatsioon
GNEE transformerTellimuse spetsifikatsioon
|
Meie ettevõtte toodete valimisel esitage teie paremaks teenindamiseks järgmised andmed. |
||
|
Nõudmine |
||
|
Nõudja: |
Telefonimeetodid: |
Faks: |
|
Projekti tehniline juht: |
Telefonimeetodid: |
Postkast: |
|
Trafo tüübi valik |
||
|
□ Kuivtrafo {□SC(B) Epoksüvaik □SC(B) Mitte{0}}kapseldatud} □ Ameerika kast (ZGS) {□Terminali tüüp (-Z-) □Helisev võrgu tüüp (-H-)} □Euroopa kasti vahetus (YBM){□ kuiv vahetus □ õlivahetus} |
□ Õli-trafo{□ Täielikult suletud (-M-) □Õli-kandev padi} □Amorfse sulami trafo{□Kuiv amorfne □ Amorfne õli} □ Spetsiaalne trafo {alaldi, ahi, kaevandus jne} |
|
Trafo põhiandmete valik
|
Kasutusriik: |
|
|
Etapi number: |
□Kolm-faasi (S tavapärane) □ Monophase □Muu () |
|
Sagedus: |
□50Hz (tavapärane) □60Hz □ muu () |
|
Trafo õli: |
□#25 (tavapärane) □#45 (minimaalne temperatuur alla -25 kraadi) |
|
Nimivõimsus: |
□( )kVA Kasutustingimused □ Välistüüp □ Sisetüüp |
|
Kõrgus: |
□Vähem kui 1000m (tavapärane) □1000-2000m □3000m 以上 üle |
|
Nimipinge (kõrgepinge) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □ muu() |
|
Nimipinge (madal rõhk) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 Muu( ) |
|
Ühendatud grupp |
□Dyn11(tavaline) □Yyn0 □YNd11 □li0(Ühe-faas) □Muu() |
|
Takistus (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Muu( ) |
|
Pinge reguleerimise režiim |
□Pinge reguleerimine ilma ergastuseta (tavapärane) □Sees-koormuspinge reguleerimine (Z) |
|
Pinge reguleerimise vahemik |
□±2*2,5% □±5% □±3*2,5% □Muu() |
Trafo tarvikute valik
|
□Ventilaator □Temperatuuri juhtimine{□ Üldine □485 arvutiliidesega} □Kuiv korpus{□ Tavaline terasleht □Alumiiniumisulam » Roostevaba teras} □Kuiva korpuse kaitsetase (□IP20 (tavapärane) □IP( )} □Kuiva korpuse kõrguse nõuded{□ Puuduvad □ Nõuded[ ]} □ Kuiva muutuva kesta kaabli väljalülitamise režiim {□ Üles-ja-välja □ Üles-ja-alla □Alla-sisse/ALLA-välja □Alla-sisse/ÜLES-välja □Alla-sisse/alla{{□9}Alla külg-välja [□ vasak □ parem-välja]} |
|
Märkus. 1. (Kuivvahetuse nõuded s 100kVA trafo ei sisalda ventilaatoreid, näiteks ventilaatoreid, tuleb laadida 2. (Õlivahetus<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Muud erinõuded (allpool kehtivad lisatasud)
|
Kuiv trafo |
□Kesta ja põhjaplaat{□Tavaline □Täielikult suletud} □Reisilüliti □Magnetiline □Nulljärjestuse trafo □Vaskvarras madalpingekappi □Kaitsevõrk □Valgustus □100kVA või vähem Ventilaator □Amortisaator |
|
Õli{0}}kastetrafo |
□Nr.45 õli mitte-madala temperatuuriga piirkondadele □Koormuspingeregulaatoril-nimetatud kaubamärk □400kVA ja alla madalpinge väljundi OABC faas koos juhtmeklemmidega □630 kVA või alla selle nõuab temperatuuri reguleerimist □800 kVA või alla selle Madalpinge väljundi faas 0 nõuab juhtmete klemmid □630kVA ja alla selle peavad olema varustatud gaasireleega |
